O que é e qual a importância do Potencial Zeta?
O potencial zeta é a diferença de potencial elétrico existente na interface entre a superfície de uma partícula sólida e o meio líquido que a circunda. Ele é um dos principais indicadores da estabilidade de dispersões coloidais, pois reflete a intensidade da repulsão eletrostática entre as partículas.
Quanto maior o valor absoluto do potencial zeta, maior a repulsão entre as partículas e, consequentemente, mais estável é a suspensão, valores acima de +30 mV ou abaixo de –30 mV indicam boa estabilidade.
Como se mede o potencial zeta?
A técnica mais utilizada é a mobilidade eletroforética combinada com espalhamento de luz eletroforético (ELS). Ao aplicar um campo elétrico na dispersão, partículas carregadas migram em direção ao eletrodo oposto. A velocidade dessa migração (mobilidade eletroforética) é medida pelo deslocamento Doppler da luz espalhada por um laser. A partir desse valor, calcula-se o potencial zeta usando equações como Smoluchowski (meios aquosos) ou Hückel (solventes não aquosos). Fatores como temperatura, condutividade e geometria da célula influenciam diretamente os resultados.
Equipamento para medição de Potencial Zeta
O ELSZneo opera com base nesse princípio, oferecendo faixa de mobilidade de -2×10⁻⁵ a 2×10⁻⁵ cm²/V·s, medição de potencial zeta sem limitações efetivas, e células específicas para superfícies sólidas, solventes não aquosos (baixa permissividade), alta concentração de sal e volumes desde 3 μL. Suporta concentrações de 0,00001% a 40% e temperatura de 0°C a 90°C, com opção de titulação de pH automatizada.
ELSZneo: Medição de Potencial Zeta sem Limitações
Mobilidade: -2×10⁻⁵ a 2×10⁻⁵ cm²/V·s | Tamanho: 0,6 nm a 10.000 nm | Células para superfícies, solventes não aquosos e volumes desde 3 μL
Saber mais sobre ELSZneo →Na prática, a medição do potencial zeta é amplamente utilizada para otimizar formulações, evitar agregação de partículas, melhorar processos de dispersão, controlar contaminação em superfícies e desenvolver produtos mais eficientes nas áreas de cerâmica, materiais avançados, semicondutores, tintas, cosméticos e farmacêutica. Entender o comportamento do potencial zeta permite tomar decisões técnicas mais assertivas e evitar problemas de instabilidade em processos industriais.
Nesse artigo mostraremos 6 exemplos de análise de potencial zeta em diferentes materiais:
- Titulação de pH de alumina
- Titulação de pH de alumina, sílica e mullita
- Distribuição de mobilidade elétrica em amostras mistas (látex)
- Medição de potencial zeta em solvente não aquoso
- Titulação de pH na superfície de wafer de silício
- Adsorção de surfactante na superfície de vidro
Titulação de pH em Partículas de Alumina
Nas partículas de óxidos inorgânicos, como a alumina, o potencial zeta varia significativamente com a alteração do pH da solução. Existe um ponto chamado de ponto isoelétrico (IEP), no qual o potencial da superfície se torna zero. Nesse ponto, a força repulsiva eletrostática desaparece, tornando as partículas propensas à agregação. Para estabilizar a dispersão, é fundamental manter o pH do sistema o mais afastado possível do ponto isoelétrico, aumentando assim o valor absoluto do potencial zeta.
No ponto isoelétrico, a repulsão eletrostática some e as partículas agregam facilmente.
2. Comparação entre Alumina, Sílica e Partículas de Mullita
Ao realizar titulações de pH em partículas de alumina, sílica e mullita, é possível observar comportamentos distintos. A alumina apresenta ponto isoelétrico em pH ≈ 9, enquanto a sílica possui IEP em pH ≈ 2,5. Já as partículas de mullita, que combinam componentes de alumina e sílica, mostram um ponto isoelétrico intermediário. Diferentes tipos de mullita também podem apresentar valores de IEP ligeiramente distintos, demonstrando a influência da composição química na superfície das partículas.
A mullita apresenta ponto isoelétrico entre o da alumina e o da sílica, refletindo sua composição mista.
3. Medição de Distribuição de Mobilidade Elétrica em Amostras Misturadas
Quando a amostra não é composta por um único material, a técnica de espalhamento de luz eletroforético permite obter a distribuição de mobilidade elétrica com múltiplos picos. Neste exemplo, foi analisada uma mistura de cinco tipos de látex com diferentes condições de superfície. O resultado mostrou picos distintos correspondentes a cada látex, em excelente concordância com as medições realizadas individualmente em cada material.
Mesmo em misturas complexas, o potencial zeta consegue distinguir diferentes tipos de partículas.
4. Medição de Potencial Zeta em Solventes Não Aquosos
A medição de potencial zeta em solventes não aquosos, especialmente aqueles com baixa constante dielétrica, exige cuidados especiais quanto à voltagem aplicada, uniformidade de temperatura e design da célula. Utilizando uma célula especialmente projetada para esse fim, foi possível avaliar o efeito do dispersante AOT em partículas de alumina dispersas em ciclo-hexano. O potencial zeta (calculado pela equação de Hückel) variou conforme a concentração de AOT, atingindo o valor máximo em 10 mM, condição que indicou a melhor dispersibilidade do sistema.
Em solventes não aquosos, 10 mM de AOT proporcionou o maior potencial zeta e melhor dispersão da alumina.
5. Potencial Zeta na Superfície de Wafer de Silício

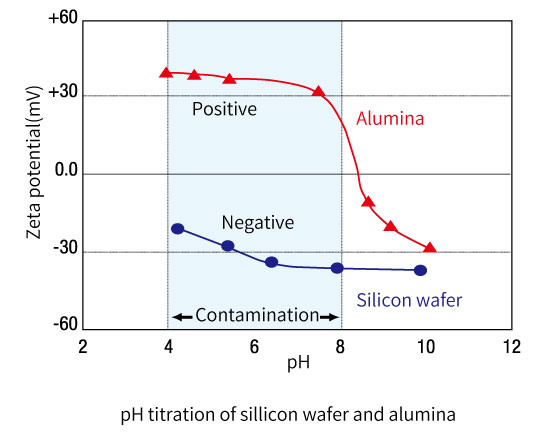

Na indústria de semicondutores, evitar a contaminação da superfície do wafer é essencial. A medição do potencial zeta da superfície do wafer de silício mostra que ela se mantém negativamente carregada na faixa de pH entre 3 e 11. Quando comparada a partículas de alumina (contaminante comum), observa-se que, na faixa de pH 3 a 9, as cargas são opostas, o que facilita a adesão do contaminante e dificulta sua remoção durante a limpeza.
Entre pH 3 e 9, a superfície do wafer e partículas de alumina apresentam cargas opostas, favorecendo a contaminação.
6. Efeito da Adsorção de Surfactante na Superfície de Vidro

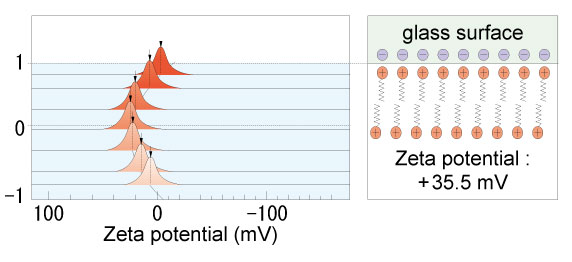

A adsorção de surfactantes na superfície sólida pode alterar drasticamente o potencial zeta. Neste estudo com placa de vidro, inicialmente negativamente carregada, a adição do surfactante catiônico CTAB neutralizou gradualmente a carga negativa da superfície. Com o excesso de CTAB, a superfície passou a apresentar carga positiva. Esse comportamento demonstra como interações eletrostáticas controlam a adsorção de substâncias na superfície do material.
A Versatilidade do Potencial Zeta na Prática
ELSZneo. A escolha certa para potencial zeta.
Entre em contato com a Dafratec e tenha no seu laboratório um analisador de nanopartículas completo, preciso e versátil.
Falar com a equipe →Perguntas Frequentes sobre Medição de Potencial Zeta
O que é ponto isoelétrico (IEP) e por que ele é importante?
O ponto isoelétrico (IEP) é o valor de pH no qual o potencial zeta da partícula se torna zero. Nesse ponto, a repulsão eletrostática entre as partículas desaparece, tornando-as altamente propensas à agregação e floculação. Para garantir a estabilidade de uma dispersão, o pH do sistema deve ser mantido o mais distante possível do ponto isoelétrico, maximizando o valor absoluto do potencial zeta — idealmente acima de +30 mV ou abaixo de -30 mV.
Qual a diferença entre as equações de Smoluchowski e Hückel?
A equação de Smoluchowski é aplicada para meios aquosos, onde a constante dielétrica é alta e a dupla camada elétrica é fina em relação ao raio da partícula. Já a equação de Hückel é utilizada para solventes não aquosos de baixa constante dielétrica, onde a dupla camada elétrica é espessa em relação ao raio da partícula. A escolha correta do modelo é essencial para obter valores precisos de potencial zeta.
Por que a alumina se agrega no ponto isoelétrico?
A alumina tem ponto isoelétrico em pH 9. Nesse pH, o potencial zeta é zero, o que significa que não há repulsão eletrostática entre as partículas. Sem essa repulsão, as forças de van der Waals predominam, causando agregação. Para manter a alumina estável em dispersão, o pH deve ser mantido longe de 9 — preferencialmente em valores ácidos ou muito alcalinos, onde o potencial zeta é alto em módulo.
Como medir potencial zeta em solventes não aquosos?
A medição em solventes não aquosos (baixa constante dielétrica) exige cuidados especiais: controle rigoroso de temperatura, célula projetada para baixa permissividade, aplicação controlada de voltagem e uso da equação de Hückel para cálculo. O ELSZneo oferece célula específica para essa aplicação, permitindo medições estáveis e reprodutíveis em solventes como cicloexano.
O que a distribuição de mobilidade elétrica revela em amostras mistas?
Em amostras com mais de um componente, a distribuição de mobilidade elétrica apresenta múltiplos picos — cada pico correspondente a um tipo de partícula com carga superficial distinta. Isso permite identificar e quantificar diferentes populações em uma mesma amostra, como demonstrado na mistura de cinco látex com superfícies diferentes.
É possível medir potencial zeta em superfícies sólidas?
Sim. Com células especiais para superfície plana, é possível medir o potencial zeta de wafers de silício, placas de vidro, filmes e outros materiais sólidos. Isso é especialmente útil na indústria de semicondutores para prever contaminação e otimizar processos de limpeza, ou no estudo de adsorção de surfactantes em superfícies.
